Полётные контроллеры: архитектура, принципы и интеграция в аэродинамические платформы

Полётные контроллеры (Flight Controllers, FC) — это центральные элементы системы управления летательным аппаратом. Их основная задача — анализировать данные с датчиков, обрабатывать команды пользователя и обеспечивать стабильное, предсказуемое поведение воздушного судна в полёте. В современных условиях FC выступают как связующее звено между аэродинамикой и цифровой автоматикой, включая не только стабилизацию, но и автономные функции, обработку навигации и связь с другими компонентами авионики.

Промышленность делит FC по типу летательного аппарата — для мультикоптеров, планеров, самолётов, крыльев (включая летающее крыло), гибридных VTOL-платформ. Каждая категория требует специализированного подхода в проектировании контроллера, учитывая аэродинамику, распределение нагрузки, способ взлёта и посадки, а также динамику управления.

Ключевым параметром любой системы управления становится адаптация под конкретный тип летательного аппарата. Например полетный контроллер для самолета должен учитывать принципиально иную кинематику по сравнению с коптером: работа с элевонами, закрылками, руддером и стабилизаторами требует иной логики откликов, задержек и кривых экспоненты.

Аппаратная архитектура: ядро и сенсоры

Современные полётные контроллеры строятся на базе высокопроизводительных микроконтроллеров STM32F4/F7/H7 серии с тактовой частотой от 72 до 480 МГц. От архитектуры зависит скорость обработки сигналов, объём поддерживаемых функций и стабильность работы при многопоточном исполнении задач.

Основные аппаратные компоненты:

• IMU (инерциальный измерительный блок): гироскопы и акселерометры с высокой точностью (обычно 6 или 9 осей);

• Барометр: для определения высоты и вертикальной скорости;

• Магнитометр: ориентировка по компасу;

• GNSS-модуль: GPS/GLONASS/GALILEO/BeiDou — навигация и удержание позиции;

• Порты UART/I2C/SPI: подключение телеметрии, приёмников, датчиков воздушной скорости (Pitot), камер, подвесов;

• PWM/PPM/DSMX/S.BUS: протоколы взаимодействия с сервоприводами и радиоаппаратурой.

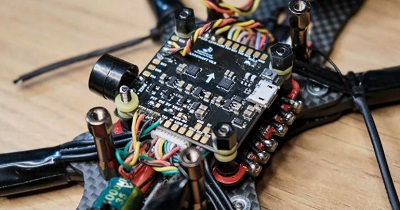

FC может быть одно- или двухплатным (mainboard + power distribution board), встраиваемым в конструкцию или монтируемым в отсек фюзеляжа.

Программное обеспечение и прошивки

Программная часть определяет не только логику работы, но и доступные алгоритмы:

• ArduPilot: модульная open-source система с поддержкой всех типов летательных аппаратов;

• PX4: ориентирована на промышленный сегмент, интеграция с ROS, MAVLink, оффлайн-симуляторы;

• INAV: удобна для FPV- и самолётных платформ;

• Betaflight: для гоночных и акробатических конфигураций (к самолетам подходит ограниченно).

Прошивки предоставляют интерфейс настройки (Mission Planner, QGroundControl, INAV Configurator), систему автокалибровки, логирования, настройки экспонент, PID-алгоритмы.

Стабилизация и автономные режимы

Полётный контроллер обеспечивает базовые функции:

• стабилизация по трем осям;

• управление сервоактуаторами;

• компенсация ветра и отклонений;

• удержание высоты и курса.

В продвинутых режимах реализуются:

• Waypoint Navigation — полет по координатам;

• RTL (Return to Launch) — возврат в точку старта;

• Auto-takeoff/landing — полуавтоматические процедуры взлета и посадки;

• Loiter и Circle — зависание и круговой патруль.

Энергетическая интеграция и надежность

Устойчивость FC зависит от корректной работы с электропитанием:

• отдельный BEC (5V/12V) для защиты от скачков;

• конденсаторы для фильтрации шумов;

• резервное питание (capacitor bank, backup battery);

• FailSafe и watchdog-модули.

Кроме того, важна устойчивость к вибрациям: используется мягкий монтаж, демпферы, настройки фильтров в прошивке (Dynamic Notch Filter, LowPass, Kalman).

Рынок, совместимость и стандарты

Существует множество форматов и стандартов:

• Pixhawk, Matek, Kakute, F405/F765 — унифицированные платформы;

• UAVCAN, DroneCAN — шина обмена данных между модулями;

• MAVLink — протокол телеметрии и команд с поддержкой автопилотов и наземных станций;

• OpenTX/EdgeTX — прошивки для радиоуправления, совместимые с FC.

Индустриальные контроллеры поддерживают резервирование, горячее переключение GPS, двойной IMU, логирование на SD-карту или через MAVLink напрямую на станцию.
