Оптический кабель ОКСМ — сфера применения и особенности марки
Оптический кабель ОКСМ служит для прокладки линий связи на столбах освещения, сетей электропередач и других объектах. Возможность крепления к обычным опорам упрощает укладку в условиях, когда нет необходимости обязательно прятать в подземных коллекторах.
Марка относится к категории самонесущих, то есть не требует дополнительного натягивания троса, используемого в качестве подвеса. Одновременно она обеспечивает минимальную дополнительную нагрузку на опоры освещения, что позволяет использовать уже на имеющихся столбах. Заказать изготовление можно напрямую у производителя.
Конструктивные особенности

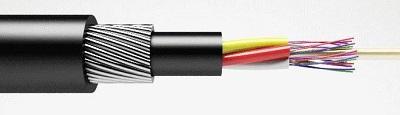

С конструктивной точки зрения центральным силовым элементом кабеля ОКСМ выступает стеклопластиковые пруток, воспринимающий все растягивающие нагрузки и обеспечивающий постоянную форму, предотвращающий повреждение оптических волокон.
Вокруг этого элемента находится до 144 оптических волокон, расположенных в специальных модулях не более чем по 12 штук в каждом. Находятся они по кругу вокруг сердечника, а пространство между ними заполняет специальный заполнитель, обладающий водоотталкивающими свойствами.
Снаружи находится по направлению из центра наружу промежуточная полиэтиленовая оболочка, силовой элемент, выполненный из синтетических нитей, и наружная изолирующая оболочка из полиэтилена.
Для удобства идентификации отдельных оптических волокон используют цветовую идентификацию, которая при необходимости может быть согласована с заказчиком. Если в модуле имеется более 12 оптоволокон, то они могут группироваться в отдельные пучки, где каждый имеет обмотку цветной нитью либо кольцевую метку.
Обозначение и применение кабеля
Маркировка диэлектрического оптического кабеля в общем случае имеет вид ОКСМ-01-4*4Е3-(6,0), где:
- ОК – оптический кабель;
- С – самонесущий;
- М – модульной конструкции;
- 01 – конструктивный тип (здесь многомодульное с центральным стержнем из стеклопластика);
- 4 – число модулей;
- 4 – количество волокон в одном модуле;
- Е3 – вид оптического волокна;
- 6,0 – допустимая предельная растягивающая нагрузка в кН.
Кабель может применяться для организации линий связи между объектами методом подвеса между опорными столбами при условии соблюдения следующих параметров:
- температура окружающей среды — -60…+85 градусов;
- минимально допустимый радиус изгиба – 20 наружных диаметров;
- срок эксплуатации – не менее 25 лет;
- предельно допустимые растягивающие нагрузки – до 50 кН (зависит от марки);
- максимальное раздавливающее усилие – от 300 Н/см.
Кабель ОКСМ может быть использован в любых климатических зонах, имеет по умолчанию пожаробезопасное исполнение и обладает полностью диэлектрическими свойствами. В России его выпуском занимается компания Москабель-Фуджикура.
Это крупнейший производитель оптических кабелей в стране, который более 15 лет предлагает всю номенклатуру подобной продукции. Среди ее клиентов крупнейшие телекоммуникационные компании, включая интернет-провайдеров, операторов сотовой связи.
