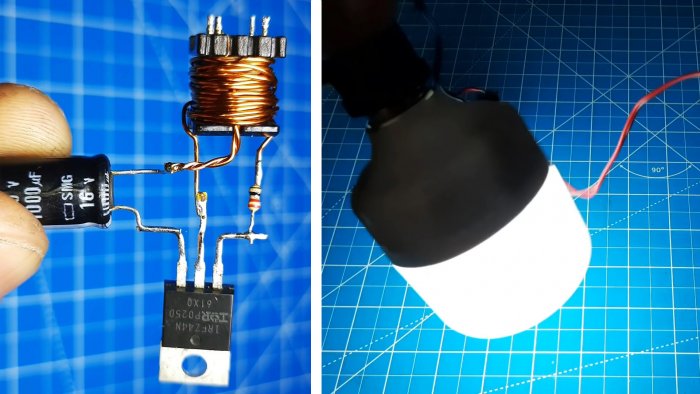

Наипростейший преобразователь из 4 деталей с 1,5 до 220 В

Соединив недорогие доступные электронные компоненты, часть из которых можно демонтировать из люминесцентной лампочки, удастся получить устройство для включения LED ламп на 220 В батарейки 1,5 В или аккумулятора типа 18650. С помощью прибора возможно тестировать лампочки в местах, где нет возможности проверить их вкрутив в патрон. Также устройство способно заменить фонарик.

Преобразователь состоит всего из четырех деталей, способен работать от 1,5 В и выдавать на выходе напряжение до 300 В.

Детали:

  • Ферритовый трансформатор —
  • резистор 22 Ом —
  • эмалированная медная проволока;
  • транзистор IRFZ44N —
  • конденсатор 16 В 1000 мкФ —
  • радиатор для транзистора;
  • патрон Е27 для лампочки;
  • аккумулятор.

Процесс изготовления преобразователя

Для изготовления прибора часть деталей можно демонтировать из корпуса сгоревшей люминесцентной лампочки с цоколем Е27.

Из нее извлекается ферритовый трансформатор и резистор на 22 Ом.

У трансформатора нужно удалить сердечник. Для устройства потребуется только катушка с обмоткой.

Далее берем эмалированную медную проволоку и складываем ее пополам. Ее петля перекручивается несколько раз, и прикладываться к катушке.

Теперь один конец провода наматывается на катушку. Нужно сделать 9 витков. При этом второй конец проволоки необходимо отогнуть назад, чтобы намотка ложилась и на него.

Оставшаяся половина проволоки также накручивается в 9 оборотов, но уже в сторону начала предыдущей намотки. Затем концы обмотки подгибаются, и фиксируются.

Теперь берем транзистор IRFZ44N, и припаиваем к его левой ножке резистор 22 Ом. Одинарные края самодельной обмотки на катушке нужно спать с центральной ножкой транзистора и резистором.

Между правой ножкой и скруткой самодельной обмотки паяется конденсатор 16 В 1000 мкФ. Затем нужно припаять патрон для лампочки к третьей и четвертой ножки катушки, с выходами ее штатной обмотки.

Для охлаждения схемы следует подключить к транзистору алюминиевый радиатор.

Теперь остается запитать устройство.

Для этого используется литиевая батарея.

Минусовой провод от нее подключаем к ножке конденсатора со стороны транзистора, а плюсовой на ножку от катушки.

Теперь, если установить в патрон светодиодную лампу на 220 В, она загорится. При желании устройство можно поместить в корпус, чтобы его было проще использовать.
