Как работает УЗИ-аппарат: от датчика до изображения на экране
В современном здравоохранении трудно представить диагностику без ультразвукового исследования. УЗИ используется в акушерстве, кардиологии, урологии, эндокринологии и множестве других направлений. Его основное преимущество — неинвазивность, отсутствие ионизирующего излучения и возможность оперативной визуализации в режиме реального времени.
Но как работает УЗИ-аппарат внутри? Почему датчик, приложенный к коже, позволяет врачам «заглянуть» внутрь организма? Чтобы это понять, стоит рассмотреть физическую природу ультразвука и принципы преобразования сигнала.
В процессе диагностики часто сравниваются разные методы визуализации, особенно если нужно уточнить диагноз. Например, при травмах и сложных воспалениях врачи могут рекомендовать компьютерный томограф как метод уточняющей диагностики — особенно если требуется увидеть плотные структуры, кости или глубокие участки, недоступные ультразвуку. Но именно УЗИ остаётся универсальным и максимально безопасным для первичного обследования.
Физика процесса: что происходит на самом деле
Ультразвуковое исследование основывается на эффекте отражения звуковых волн высокой частоты от тканей организма. УЗИ-аппарат состоит из трёх основных блоков:
-
Генератор импульсов — создаёт электрический сигнал.
-
Пьезоэлектрические кристаллы — преобразуют электрический импульс в ультразвук и обратно.
-
Процессор — обрабатывает сигнал, отображая его в виде изображения на экране.
Когда врач прикладывает датчик к телу пациента, ультразвук проникает в ткани и частично отражается от границ между структурами с разной акустической плотностью — например, между мышцей и костью или кровью и стенкой сосуда. Отражённые волны улавливаются датчиком, и аппарат рассчитывает время возврата сигнала. На основе этих данных формируется изображение.
От А-режима до 4D: режимы работы
Современные медицинские аппараты ультразвуковой диагностики могут работать в нескольких режимах:
-
А-режим (амплитудный): одномерный график. Используется редко, в основном в офтальмологии.
-
B-режим (яркостный): создаёт двумерное изображение тканей. Это основной режим работы большинства систем.
-
M-режим (движение): регистрирует движение структур (например, клапанов сердца).
-
Допплеровский режим: позволяет оценить направление и скорость кровотока.
-
3D/4D-визуализация: реконструкция объёмного изображения, включая в реальном времени (4D). Особенно ценится в акушерстве.
Плюсы и минусы метода
Преимущества:
-
Безопасность. Отсутствие ионизирующего излучения.
-
Быстрота. Исследование проводится в течение 5–15 минут.
-
Мобильность. Оборудование может использоваться у постели пациента.
-
Широкий спектр применения. От щитовидной железы до сердца и суставов.
-
Возможность динамического наблюдения.
Ограничения:
-
Качество изображения зависит от опыта оператора.
-
Трудности визуализации костных и газонаполненных структур.
-
Ограниченная глубина проникновения ультразвука при ожирении.
-
Некоторые аппараты менее эффективны без соответствующих настроек и датчиков.
Классификация и особенности оборудования
Всё медицинское оборудование УЗИ-класса делится на:
-

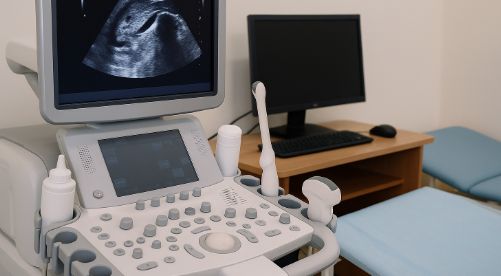

Стационарные аппараты. Мощные, с полной функциональностью, используются в клиниках и диагностических центрах.
-
Портативные устройства. Компактные, часто с ограниченными возможностями, но удобные в выездной практике.
-
Ультрапортативные модели. Иногда напоминают планшет или смартфон с подключаемым датчиком — идеальны для скорой помощи.
В большинстве моделей имеется модульная архитектура — возможность установки дополнительных опций, датчиков, улучшения программного обеспечения. Это удобно как для врачей, так и для сервисных специалистов.
Почему важно понимать принципы работы
Знание устройства и принципа действия аппаратов полезно не только для инженеров или медицинского персонала. Врачи, особенно начинающие, должны понимать, как влияют параметры на результат исследования — глубина, усиление, частота, тип датчика.
Пациенты, в свою очередь, могут лучше понимать, почему важно не двигаться во время сканирования или зачем наносится гель. Это минимизирует недопонимание и делает диагностику более комфортной.
