Как изготовить держатель для тахографа своими руками

Стали «счастливым» обладателем навязанного законодателем тахографа? Теперь самое время подумать, где, а главное, каким образом, установить это недешевое чудо техники. Предлагаю вашему внимаю свой опыт установки прибора в кабине старенького грузовичка Mercedes Benz 814D.

Где установить тахограф?

Свободного пространства в Мерсике немного – все ниши уже давно обжиты приспособлениями, облегчающими быт водителя во время поездок. Думаю, такая же ситуация у большинства других владельцев небольших грузовых авто. Устройство имеет стандартный размер автомагнитол 1DIN и его можно установить вместо музыки, однако лишаться последней радости в дороге желания не было. При выборе места крепления тахографа придерживался требований:

• отсутствие прямых солнечных лучей;
• удобство доступа, в т.ч. для сотрудников ГИБДД (чтобы меньше шарили по кабине);
• простота монтажа за счет близости спидометра и ключа зажигания, с которыми проводами соединяется устройство;
• расположение не на ходу, т.е. чтобы прибор не мешал также пассажирам;
• удаленность от глаз неслучайного прохожего, дабы он не разбил стекло во время стоянки автомобиля и не вынул тахограф (не все же знают, что это не магнитола, и смысла в установке зарегистрированного прибора на чужой грузовик нет).

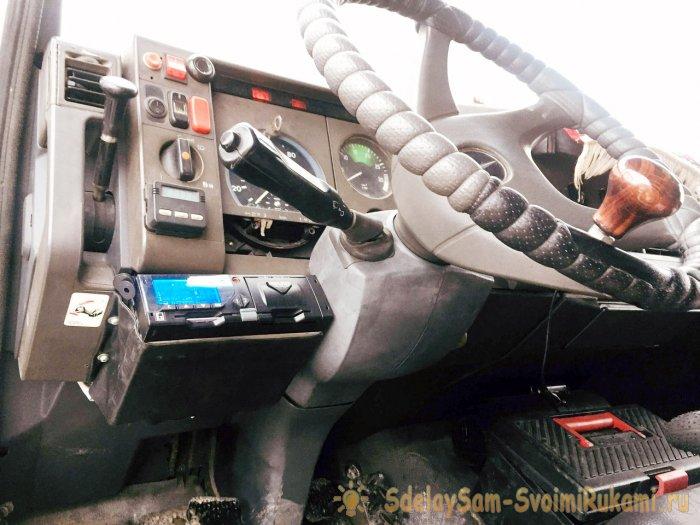

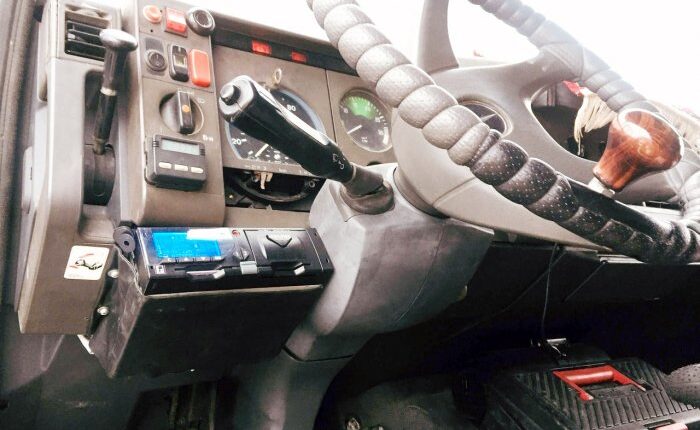

В моем мерседесе передняя панель слева от руля оказалась единственным местом, удовлетворяющим всем запросам. Панель отстегивается легко, поэтому мастерить и крепить к ней держатель бортового устройства смело можно дома или в гараже.

Как сделать держатель для тахографа?

Навыков для работы потребуется чуть больше, чем школьнику при работе с металлическим конструктором на уроках труда. Проблема стоит только в поиске материала. Времени у меня было в обрез, поэтому самоделка выполнена из подручных комплектующих:

• верхняя часть от ненужного системного блока;
• набор винтиков, шайб и гаек (ушло 12 комплектов);

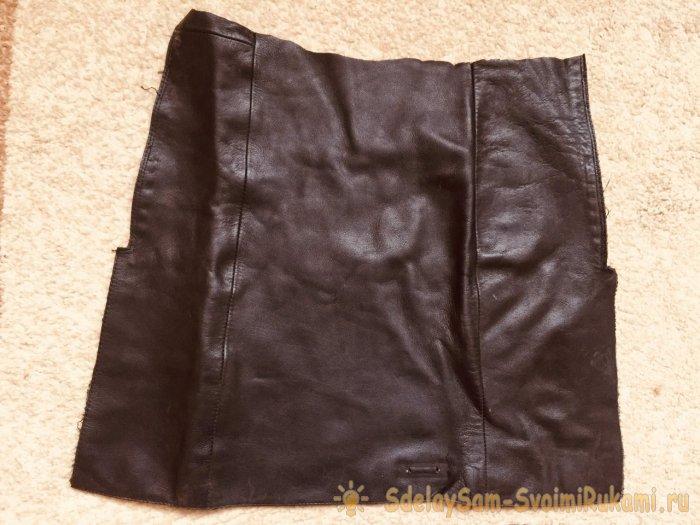

• голенище сапога для придания «товарного» вида изделию.

Кроме того, потребовались инструменты: болгарка, ручная дрель, пассатижи и отвертка.

Ход работы

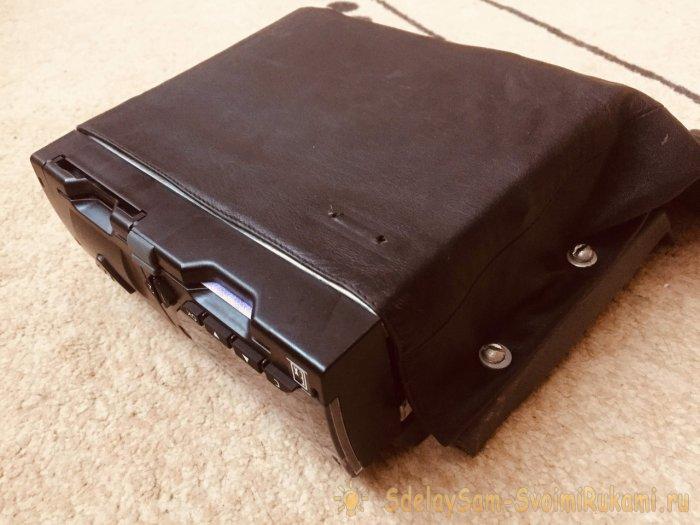

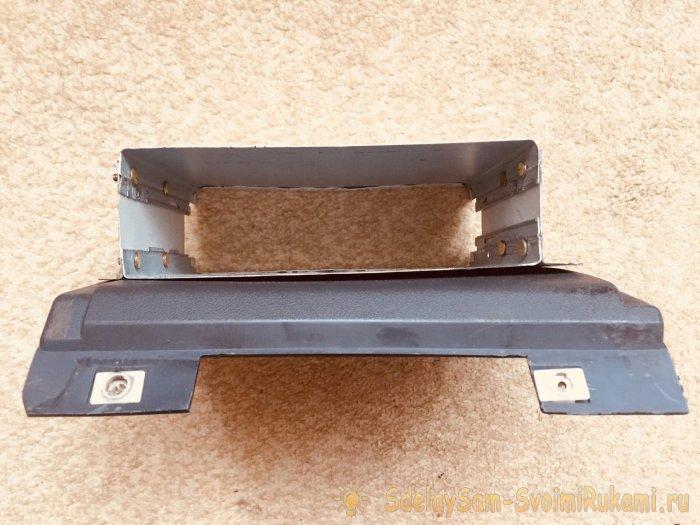

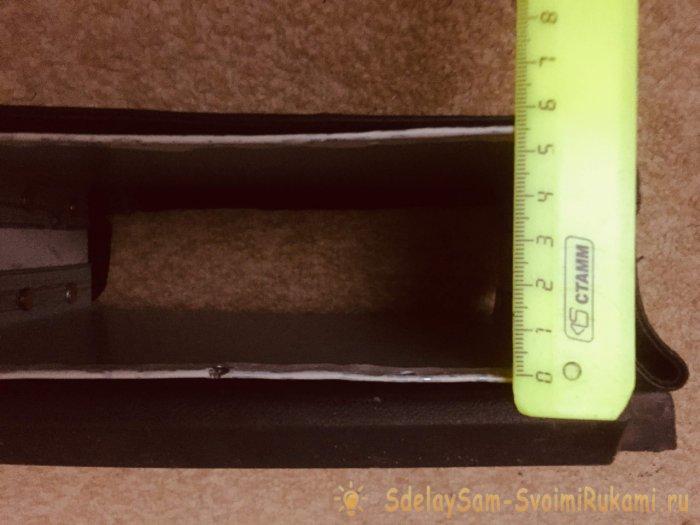

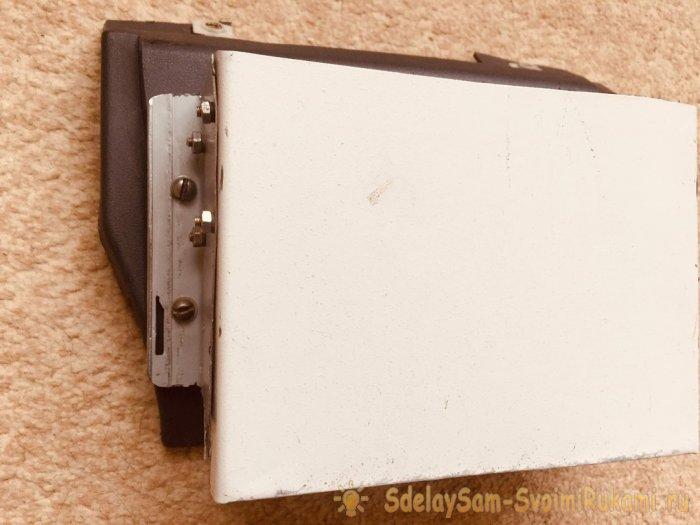

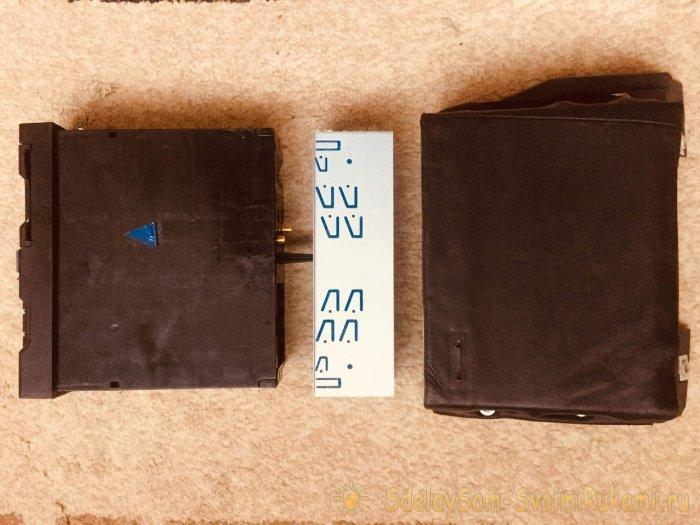

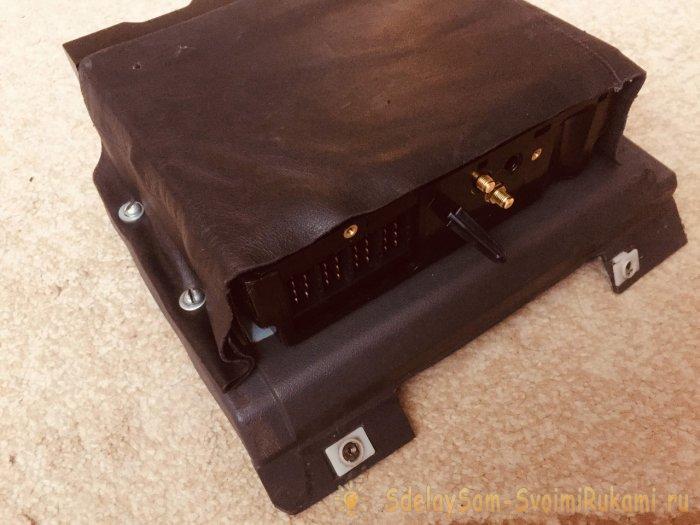

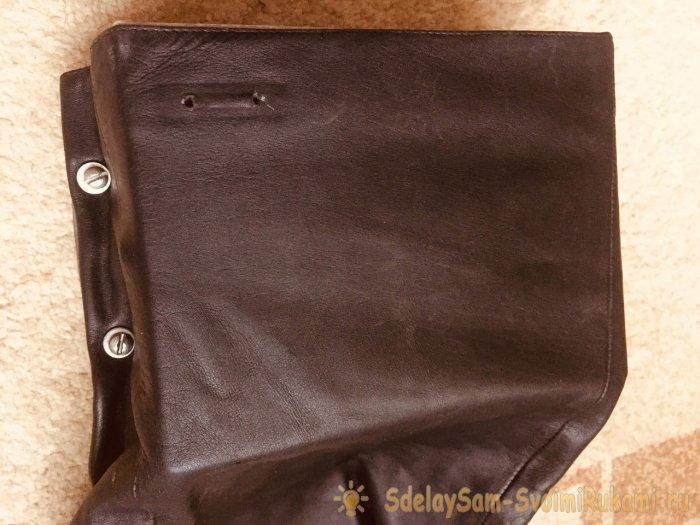

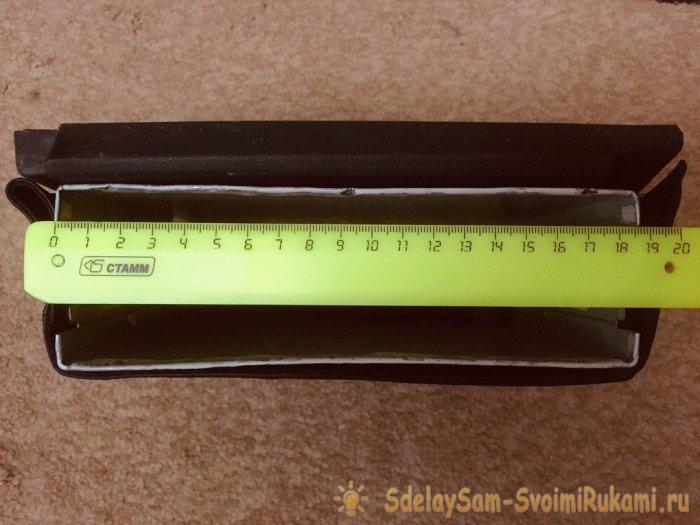

Прибор комплектуется салазками для установки контрольного устройства. Самодельный держатель должен иметь такие размеры, чтобы салазки плотно входили в него (учитываем наличие внутри крепления головок винтиков, которые тоже съедают определенное пространство). У меня получилось 18,5 см х 5,5 см. 1. Работу начал с монтажа крышки системного блока. На фото системник уже без крышки, так как мысль зафиксировать процесс работы на камеру смартфона пришла уже после того, как крышка была демонтирована и распилена болгаркой на отдельные детали: верх, низ, две боковые стенки и два уголка для крепления держателя на панели автомобиля. Все детали видны на фото. 2. Края заготовок загнул внутрь и плотно прижал при помощи пассатижей, а затем молотка. Это было сделано по одной простой причине: крышка системника имела загнутую под углом 90% сторону, которую было легче прижать к основной заготовке, чем срезать болгаркой. 3. Все детали скрутил между собой. 4. Голенище сапога распорол и обтянул кожей сверху держатель для тахографа. Кожу зафиксировал винтами. 5. Вставил тахограф в салазки, а салазки в держатель (почти «Матрёшка» получилась). Лишнюю кожу обрезал. Последний этап – установка панели с держателем в кабине и подключение тахографа. Прибор уже опробован в рейсе. Результат удовлетворил: не мешается и визуально не выделяется на фоне основной приборной панели. Как без заклепочника быстро установить резьбовую заклепку —
