Индикаторы уровня сигнала на светодиодах без транзисторов и микросхем

Индикаторы уровня сигнала на светодиодах появились уже несколько десятилетий назад. В звуковоспроизводящей аппаратуре среднего класса они практически полностью вытеснили другие приборы контроля уровня: стрелочные, ЖК матрицы. Причина в простоте и дешевизне конструкции, хороших оптических показателях. Впрочем, существуют варианты светодиодных индикаторов очень сложной и продвинутой конструкции, в том числе и с микропроцессорным управлением. Но в этой статье мы не будем углубляться в сложные схемы. Сделаем своими руками индикатор, проще которого, наверное, уже не бывает.

Понадобится

  • Светодиоды — 10 штук.
  • Диоды 1N4007 — 10 штук.
  • Резисторы 470 Ом — 10 штук.
  • Конденсаторы 470 мкФ 16 В — 2 штуки.

Если быть до конца честным, то индикатором уровня эту конструкцию в полной мере назвать нельзя. Ни о каких точных измерениях в данной самоделке не может быть и речи. Скорее, можно сказать, что это просто украшение аппаратуры – светодиоды будут мигать в такт музыке. Как на ранних дешевых китайских магнитолах, если кто-то еще такие помнит. Наш индикатор будет собран без применения транзисторов и микросхем, без изготовления печатной платы – навесным монтажом. Начинаем.

Изготовление простого индикатора уровня

Индикатор наш будет «псевдодвухканальным». Значит, количество и цвета светодиодов выбираем соответственно – попарно. Две пары красных, две пары желтых и столько же зелёных.

Расположив светодиоды соответствующим образом, соединяем их минусовые выводы между собой при помощи пайки.

К плюсам припаиваем токоограничительные резисторы на 470 Ом.

Далее к выводам резисторов припаиваются диоды. Обратите внимание на правильную распайку их полюсов. Диоды мы взяли 1N4007. Но вместо них можно использовать любые кремниевые с допустимым прямым током 0,3 А. Падение напряжения на каждом из них составит около 0,7 В. Именно это и создаст эффект последовательного зажигания линейки светодиодов в зависимости от уровня сигнала.

Завершают сборку пара электролитических конденсаторов 470мкФ 25В, спаянных последовательно и пара диодов. Они образуют удвоитель напряжения. Он необходим для выпрямления и удвоения входного напряжения. На этом всё, схема готова.

Напряжение на индикатор подаётся прямо с динамика звуковоспроизводящего устройства.

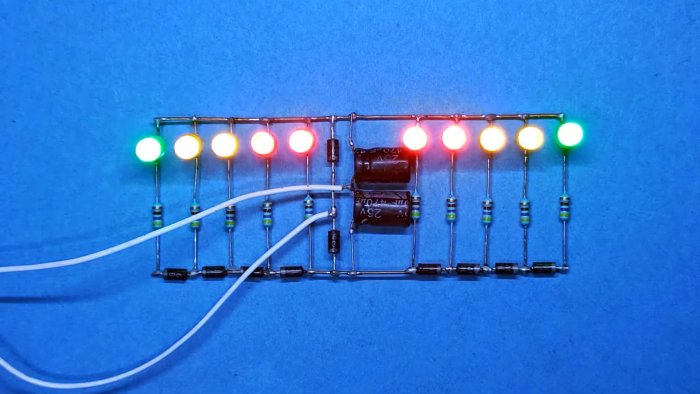

Включаем. Всё работает!

Следует учесть, что громкость воспроизведения звука напрямую влияет на количество и яркость загорающихся светодиодов. Чем громче, тем ярче светодиоды горят.
