Энергоцепи: назначение, применение и конструкционные особенности

Современные производственные и автоматизированные комплексы требуют эффективных решений для подвода энергии и передачи сигналов к подвижным частям оборудования. Одним из таких решений выступают энергоцепи — механические системы, предназначенные для направленного движения и защиты кабелей, шлангов и проводов в условиях постоянной или периодической подвижности.

Энергоцепи (иногда их называют кабельными трассами или кабельными направляющими) широко используются в промышленности: от металлообработки и машиностроения до медицины, логистики и робототехники. Эти устройства позволяют организовать безопасную и надежную прокладку коммуникаций в динамичных системах, минимизируя износ, риск повреждений и нештатные ситуации. Именно поэтому энергоцепи рассматриваются как неотъемлемый компонент высокотехнологичных производственных решений.

Принцип работы и конструкция энергоцепей

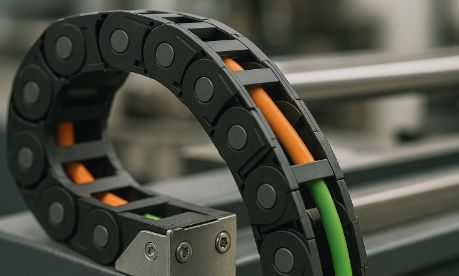

Энергоцепь представляет собой замкнутую или направленную по определенной траектории цепную конструкцию, внутри которой размещаются кабели, оптоволоконные линии, пневматические или гидравлические трубки. Основное назначение — удержание коммуникаций в определённой геометрии и обеспечение безопасного изгиба при движении.

Конструктивно энергоцепь состоит из звеньев (сегментов), которые соединяются шарнирно или с помощью гибких элементов. Каждый сегмент рассчитан на изгиб с определённым радиусом, что предотвращает повреждение вложенных элементов. Материалы — от армированных пластиков до алюминиевых и стальных сплавов, в зависимости от условий эксплуатации.

Виды энергоцепей и их особенности

Существует несколько типов энергоцепей, каждый из которых адаптирован под специфические условия работы:

• Пластиковые энергоцепи — лёгкие, коррозионно-устойчивые, применяются в медицине, пищевой промышленности и лёгких производственных линиях.

• Металлические энергоцепи — подходят для тяжелых условий, высоких температур и абразивных сред. Часто используются в металлургии и добывающей промышленности.

• Гибридные решения — комбинируют металлический каркас с полимерными вставками для снижения шума и массы.

• Закрытые энергоцепи — защищают вложенные коммуникации от пыли, стружки, влаги и химически агрессивной среды.

• Открытые конструкции — обеспечивают быстрый доступ для обслуживания и замены кабелей.

Выбор конкретного типа определяется исходя из параметров оборудования, допустимой массы, радиуса изгиба и условий окружающей среды.

Сферы применения энергоцепей

Применение энергоцепей охватывает практически все отрасли, где есть подвижные механизмы и необходимость организованного подвода энергоснабжения:

1. Станкостроение и металлообработка

На токарных, фрезерных, плазменных и лазерных станках энергоцепи позволяют передавать питание и сигналы к рабочим головкам, обеспечивая стабильную работу и защиту проводки от металлической стружки.

2. Автоматизированные склады и логистика

На кранах-штабелёрах, конвейерах и сортировочных линиях энергоцепи направляют кабельные трассы, выдерживая многотысячные циклы движения без поломок.

3. Робототехника и манипуляторы

Компактные энергоцепи используются в подвижных соединениях промышленных роботов, особенно в местах с высокой скоростью и частотой перемещений.

4. Медицинское оборудование

Аппараты МРТ, рентген-установки, автоматизированные диагностические комплексы применяют энергоцепи для безопасной передачи питания и управляющих импульсов в стерильных зонах.

5. Железнодорожный транспорт

На подвижных элементах вагонов, стрелочных системах и в кабельных лотках используются устойчивые к вибрациям и температурным перепадам энергоцепи.

Критерии выбора энергоцепей

При проектировании систем с использованием энергоцепей учитываются следующие параметры:

• Радиус изгиба — минимальный допустимый изгиб без повреждения кабеля;

• Удельная нагрузка — масса и диаметр всех размещаемых кабелей;

• Условия среды — воздействие влаги, температуры, химических реагентов;

• Цикличность движения — количество изгибов в сутки или за весь срок службы;

• Тип крепления — стационарное или скользящее соединение с элементами оборудования.

Также важно учитывать виброустойчивость, уровень шума при работе, возможность быстрой замены внутренних компонентов и доступность модификаций под нестандартные задачи.
