Что такое цанговый фитинг?

Опубликовано Сен 25, 2025 1 0

Знаете, что меня всегда, ну просто дико бесило? Вот эти все соединения. Шланги, трубки, пневматика, вода… Вечно нужно что-то подкручивать, подматывать фум-ленту, искать два ключа, потому что один обязательно куда-то делся. А потом оно все равно подтекает. Капает. Шипит. И ты стоишь, смотришь на это все и думаешь ну неужели в 21 веке, когда у нас есть нейросети и доставка еды роботами, мы не можем придумать нормальное соединение для двух трубок?! Оказалось, можем. И давно придумали. И вот тут-то я и наткнулся на такую штуку, как фитинг цанговый. И, честно говоря, моя жизнь разделилась на «до» и «после». Это не шутка.

Что это такое, эта ваша цанга? Разбираемся в анатомии

Так, давайте по порядку. Без сложных терминов. Постараюсь на пальцах. Цанговый фитинг это, короче, такая специальная соединительная деталька, которая позволяет соединять трубки (чаще всего пластиковые или медные) буквально одним движением. Без инструментов. Вообще. Совсем. Вставил трубку и готово. Магия? Почти.

Слово «цанга» пришло к нам из немецкого, от «Zange», что значит «клещи». И это, блин, идеально описывает суть. Внутри этой маленькой штуковины спрятан хитрый механизм, который как раз и работает по принципу клещей или, я бы даже сказал, капкана для трубки . И вот тут-то… начинается самое интересное.

Почему трубка, которую ты просто вставил рукой, держит давление в 10, а то и 15 атмосфер (это, на минуточку, как в колесе фуры) и не вылетает тебе в лоб?? Секрет в гениальной и до безобразия простой конструкции. Прям как автомат Калашникова, только для сантехники и пневматики.

Вскрываем фитинг: что там внутри и почему оно не течет?

Окей, с названием разобрались. Клещи так клещи. Но как эта штука работает? Давайте заглянем внутрь. Там нет никаких нанотехнологий или магии вуду. Там чистая, незамутненная механика. И всего несколько ключевых деталей, которые делают всю работу.

Главные действующие лица в этом театре одного актера:

Корпус. Ну, это просто домик для всего остального. Обычно его делают из прочного пластика (типа полиацеталя) или из металла латуни, часто никелированной, чтобы красиво и не ржавело.
Та самая ЦАНГА. Это сердце всей системы. Представляет собой такое разрезное металлическое (обычно из нержавейки) или пластиковое колечко с острыми зубчиками внутри. И зубчики эти смотрят в одну сторону. Это. Ключевой. Момент!
Уплотнительное кольцо. Маленькая, но супер-важная резинка (чаще всего из каучука NBR или EPDM). Ее задача одна герметичность. Чтобы ни одна молекула воздуха или воды не просочилась наружу.
Кнопка (или кольцо) освобождения. Это та часть, на которую мы нажимаем. Она как бы отжимает цангу, освобождая трубку из ее стальных объятий.

И вот как вся эта банда работает вместе. Вы берете трубку. Важный момент срез должен быть ровным, перпендикулярным, без заусенцев, иначе можно повредить уплотнительное кольцо и тогда… ну, будет капать. И просто вставляете ее в фитинг до упора. Трубка легко проходит сквозь кнопку, потом сквозь цангу (зубчики-то по ходу движения ее не трогают, просто скользят) и плотно садится на уплотнительное кольцо.

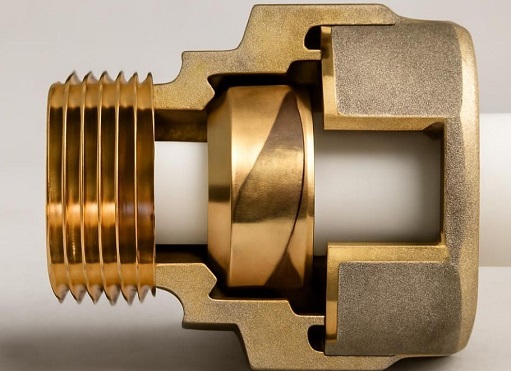

Вот так это выглядит изнутри. Никакой черной магии, чистая и элегантная механика.

А теперь самое интересное попробуйте вытащить трубку обратно. Просто потянуть. Не получится. Как только вы создаете обратное усилие, острые края зубцов цанги моментально впиваются в поверхность трубки. Это как турникет в метро в одну сторону проходи, а в другую никак. Чем сильнее вы тянете, тем глубже зубцы врезаются и тем крепче держат трубку. Гениально.

Прочность соединения в цанговом фитинге обеспечивается не силой затяжки, как в резьбовых, а самим давлением в системе и силой, пытающейся вырвать трубку. Чем выше давление тем крепче хватка.

А как же разобрать? А для этого и нужна та самая кнопка-кольцо. Когда вы на нее равномерно нажимаете (именно равномерно, по всей окружности), она давит на цангу и как бы разжимает еечелюсти, отводя зубцы от трубки. Хватка ослабевает, и вы спокойно, без малейших усилий, вынимаете трубку. И что самое крутое это можно делать много раз. Фитинг-то многоразовый. Если, конечно, вы не пытались выдрать трубку силой и не повредили зубцы. Но для этого надо быть очень… настойчивым человеком).

Вот и весь фокус. Простота, которая подкупает. Именно эта механика и сделала цанговые фитинги такими дико популярными. Быстро, надежно, многоразово. Что еще для счастья надо? Разве что разобраться, где всю эту красоту можно применять. А об этом дальше.

Не пневматикой единой: где реально нужны цанговые фитинги

Честно? Я раньше думал, что цанги это чисто гаражная тема. Ну, там, шланг к компрессору подключить, для пневмоинструмента… типа, для воздуха и всё. И я, конечно, дико ошибался. Оказалось, эти маленькие засранцы проникли практически ВЕЗДЕ. Их универсальность это просто какой-то новый уровень.

Основная их вотчина, конечно, пневматические системы. Это их родная стихия. Любое производство, где есть автоматизированные линии, роботы, конвейеры, пневмоцилиндры там всё утыкано этими фитингами. Почему? Да потому что скорость! Собрать сложную пневматическую схему на цангах можно за час, а на резьбовых соединениях с уплотнителями за день. А если что-то сломалось? Отщелкнул, поменял трубку, защелкнул линия снова работает. Никаких простоев. Автосервисы, сборочные цеха, да даже стоматологические кабинеты с их турбинами везде они.

Думаю, не будет преувеличением сказать, что современная промышленная автоматизация стоит на трех китах: электричестве, программируемых контроллерах и цанговых фитингах.

Но это только верхушка айсберга. А потом я полез под раковину менять картриджи в фильтре для воды… и что я там вижу? Ба! Знакомые все лица! Да, в системах очистки воды (особенно обратного осмоса) цанги используются повсеместно. Там давления не такие адские, как в пневматике, зато важна простота сборки для обычного человека, который не сантехник. И герметичность, конечно. Кофемашины, пурифайеры, вендинговые аппараты, системы розлива напитков везде, где нужно подвести воду тонкой пластиковой трубкой, вы найдете именно их.

И это еще не все, прикиньте. Их используют:

В системах подачи CO2 для пивного оборудования или газировки.
В вакуумных системах, где важна не только герметичностьизнутри, но и чтобы воздух не подсасывалоснаружи.
В системах централизованной смазки на станках.
В 3D-принтерах для подачи пластиковой нити (филамента) в экструдер там стоит так называемый фитинг Боудена, который по сути та же цанга.
Даже в системах туманообразования в теплицах или на летних верандах кафе.

Короче, сфера применения ограничена, по сути, только тремя вещами: давлением, температурой и химической совместимостью среды с материалами фитинга. И вот тут-то мы подходим к самому главному. Нельзя просто прийти в магазин и сказать:Дайте мне цанговый фитинг. На тебя посмотрят как на… ну, вы поняли. Потому что их миллион видов.

Разбираемся в зоопарке: какие они вообще бывают?

Классифицировать их можно по куче признаков, но для нас, простых смертных, важны самые основные. Чтобы не запутаться и купить то, что нужно.

По форме и назначению: геометрия решает

Тут все как в конструкторе LEGO. Детальки разной формы для разных задач.

Прямые (I-фитинги). Самые простые. Задача соединить две трубки одного диаметра в одну прямую линию. Или, если с другой стороны резьба, подключить трубку к какому-то устройству.
Угловые (L-фитинги илиуголки). Нужны, чтобы повернуть линию на 90 градусов. Это капец как важно, чтобы трубка не перегибалась и не создавала заломов, которые снижают поток и вообще могут привести к трещине.
Тройники (T-фитинги). Позволяют разделить один поток на два или, наоборот, свести два потока в один. Классика жанра для создания разветвленных систем.
Разветвители (Y-фитинги и крестовины). Более сложные варианты тройников. Y-образный разводит поток под углом, а крестовина сразу на три направления. Это уже для более замороченных схем.
Переходники. Очень полезная штука, когда нужно соединить трубки РАЗНОГО диаметра. Например, с 8 мм перейти на 6 мм.

Целый зоопарк соединителей на все случаи жизни. И это далеко не все варианты.

По типу соединения: трубка-трубка или трубка-резьба?

Это вообще фундаментальный момент. С одной стороны у цангового фитинга ВСЕГДА будет отверстие под трубку. А вот что с другой?

Цанга-цанга: фитинг, у которого с обеих (или со всех трех-четырех) сторон отверстия под трубку. Это соединители и разветвители.
Цанга-резьба: с одной стороны цанга, с другой резьба. Она может быть наружной (male,папа) для вкручивания во что-то, или внутренней (female,мама) для накручивания на что-то. Именно такие фитинги нужны для подключения трубок к компрессорам, клапанам, фильтрам, манометрам и прочему оборудованию.

Критически важно не перепутать тип резьбы! Она бывает метрическая, дюймовая, коническая, цилиндрическая… Если вкрутить не ту резьбу, герметичности не будет, как ни старайся. Всегда проверяйте спецификацию оборудования.

Ну и, конечно, материалы. Про это мы еще поговорим подробнее, но если вкратце есть пластиковые (для большинства бытовых и стандартных промышленных задач) и металлические (латунь, нержавейка) для высоких давлений, температур или агрессивных сред. Выбор материала это не вопрос эстетики, это вопрос безопасности и долговечности всей системы. Не экономьте там, где это может выйти боком.

Пластик против металла: из чего делают фитинги и какой выбрать, чтобы не рвануло?

Так, с формами и областями применения вроде разобрались. Но вот мы и подошли к самому мясу. К материалам. Потому что одно дело форма, а другое из чего эта форма, блин, сделана. И если вы думаете, что это мелочь, то вы глубоко заблуждаетесь. Выбор неправильного материала это как прийти на званый ужин в пляжных шортах. Вроде бы одет, но что-то явно не так. И последствия могут быть… неприятными. От банальной протечки до остановки целой производственной линии.

Глобально весь этот фитинговый мир делится на два больших лагеря: пластиковые и металлические. И это не просто вопрос цены или цвета.

Пластиковые фитинги: дешево, сердито и не всегда просто

Когда говорятпластиковый фитинг, чаще всего имеют в виду фитинги из полиацеталя (POM). Это такой очень прочный и скользкий инженерный пластик. Он легкий, не боится коррозии (ржаветь там просто нечему), и у него неплохая стойкость к разным маслам, растворителям и прочей не слишком агрессивной химии. Именно из него делают большинство фитингов для пневматики и систем фильтрации воды.

В чем их кайф? Они дешевые. Прям ощутимо дешевле металла. И легкие. Когда у тебя в системе сотня фитингов, разница в весе становится заметной. Но есть и обратная сторона медали. Пластик он и в Африке пластик. Он не любит высоких температур (обычно их предел около +60°C), боится сильных ударов и механических нагрузок. А еще многие пластики, тот же POM, не дружат с ультрафиолетом оставишь такой на солнце, и через пару лет он может стать хрупким и просто рассыпаться. Так что для уличного использования не лучший вариант.

Запомните простое правило: если у вас стандартные условия комнатная температура, давление до 10-12 бар, неагрессивная среда (воздух, вода) пластиковый фитинг будет вашим лучшим другом. Экономично и эффективно.

Металлические фитинги: тяжелая артиллерия

А вот это уже серьезный разговор. Металл это прочность, надежность и долговечность. Чаще всего их делают из латуни, которую для защиты от окисления и для красоты покрывают слоем никеля. Такая никелированная латунь это золотой стандарт для большинства промышленных задач.

Металлические фитинги держат гораздо более высокое давление и температуру (некоторые модели спокойно работают при +150°C и выше). Им плевать на вибрации, случайные удары и прочие прелести заводского цеха. Но… они тяжелее. И дороже. Значительно дороже.

А есть еще элита фитинги из нержавеющей стали (AISI 304 или 316). Это вообще топ. Нержавейке пофиг почти на всё: на агрессивные кислоты и щелочи, на пищевые продукты (поэтому их обожают в пищевой и фармацевтической промышленности), на морскую воду, на экстремальные температуры. Но и цена у них, сами понимаете, тоже элитная. Покупать фитинг из нержавейки для подключения аквариумного компрессора это стрелять из пушки по воробьям.

Чтобы было понятнее, я тут набросал небольшую сравнительную табличку. Без заумных цифр, чисто по понятиям.

Параметр	Пластиковые фитинги (POM)	Металлические фитинги (Латунь/Нержавейка)
Цена	Низкая	Средняя (латунь) / Очень высокая (нержавейка)
Рабочее давление	Обычно до 10-15 бар	До 20-30 бар и выше, в зависимости от модели
Рабочая температура	От 0°C до +60°C (в среднем)	От -20°C до +150°C и выше (особенно нержавейка)
Стойкость к ударам	Средняя. Можно сломать, если хорошо приложить	Высокая. Скорее сломается то, обо что его ударили
Химическая стойкость	Хорошая к маслам и растворителям, но боится некоторых кислот	Отличная, особенно у нержавеющей стали
Вес	Очень легкие	Тяжелые
Основное применение	Стандартная пневматика, системы водоочистки, хобби	Промышленность, высокие нагрузки, пищепром, химия

Вот вам и наглядная разница. Как видите, нетплохих илихороших материалов. Есть подходящие и неподходящие под конкретную задачу. И ваша цель просто правильно определить эту задачу. Не переплачивать за избыточную прочность там, где она не нужна, и не экономить на безопасности там, где это может привести к катастрофе.

Монтаж и демонтаж: инструкция для чайников, чтобы ничего не сломать

Вот мы и добрались до практики. Самое сладкое. Как же со всей этой красотой работать? Я уже говорил, что это просто, но, как говорится, дьявол в деталях. Есть несколько нюансов, зная которые, вы сделаете все правильно с первого раза и продлите жизнь и фитингу, и трубке, и своим нервным клеткам.

Шаг 1: Подготовка трубки. самый важный этап!

Да, именно он. Не сам монтаж. 90% всех проблем с протечками цанговых фитингов из-за криво отрезанной трубки. Серьезно. Забудьте про ножи, кусачки, зубы и прочие подручные средства. Вам нужен специальный труборез для пластиковых трубок. Это такая штука, похожая на секатор, но с острым лезвием, которое дает идеально ровный и перпендикулярный срез.

Если срез будет косым, трубка войдет в уплотнительное кольцо под углом и не сможет обеспечить полную герметичность. А если на срезе останутся заусенцы, они могут просто порвать или задрать эту нежную резинку при монтаже. И всё, фитинг на выброс.

Итак, отрезали. Ровно. Проверьте срез пальцем он должен быть гладким. Если есть мелкие заусенцы, аккуратно снимите их. Всё, трубка готова к священнодействию.

Шаг 2: Монтаж. проще не бывает

Тут все элементарно. Берем нашу подготовленную трубку и уверенным, но не резким движением вставляем ее в фитинг. Вы почувствуете два небольших этапа: сначала трубка пройдет через цангу, а потом будет легкое уплотнение это она села на уплотнительное кольцо. Нужно протолкнуть ее до самого конца, до упора. Чтобы быть уверенным, можно даже сделать на трубке метку маркером на глубину вставки (обычно это 15-20 мм, зависит от диаметра) и убедиться, что она зашла полностью.

Всё. Монтаж окончен. Никаких ключей, никакой фум-ленты. Просто вставил и забыл. Чтобы проверить соединение, легонько потяните трубку на себя. Она не должна двигаться ни на миллиметр. Если есть хоть малейший люфт значит, вы не до конца ее вставили. Нажмите на кольцо, вытащите и попробуйте снова.

Шаг 3: Демонтаж. главное нежность

Нужно разобрать соединение? Тоже не проблема. Найдите то самое нажимное кольцо (кнопку). Важно нажимать на него равномерно по всей окружности. Удобнее всего это делать двумя пальцами большим и указательным. Или специальным съемником, если он у вас есть. Нажали, утопили кольцо в корпус фитинга и, удерживая его в таком положении, второй рукой спокойно вытаскивайте трубку. Она должна выйти вообще без усилий.

Чего делать категорически нельзя:

Пытаться вырвать трубку силой, без нажатия на кольцо. Вы повредите и трубку, и зубцы цанги.
Нажимать на кольцо отверткой или другим острым предметом с одной стороны. Вы перекосите механизм, и он не сработает.
Крутить и вращать трубку при демонтаже. Это тоже может повредить уплотнитель.

Вот и вся наука. Отрезал ровно вставил до упора нажал равномерно и вытащил. Три простых правила, которые гарантируют долгую и счастливую жизнь вашим соединениям.

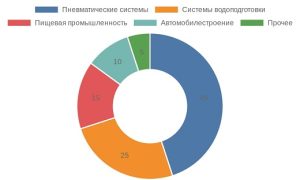

Примерное распределение сфер применения цанговых соединений. Как видно, пневматика до сих пор остается главным потребителем.

Часто задаваемые вопросы (FAQ)

Подводные камни: топ-4 ошибки, которые совершает каждый второй

Казалось бы, что может пойти не так с такой простой штукой? Вставил-вытащил, всё. Но, как показывает практика, наш человек способен найти приключения даже на ровном месте. Я и сам наступал на эти грабли, так что слушайте и запоминайте, чтобы не повторять моих (и чужих) ошибок.

Ошибка №1:Да какая разница, 8 мм или 5/16 дюйма?. ОГРОМНАЯ! Это самая частая и самая тупая ошибка. Дюймовые и метрические размеры это разные вселенные. 5/16 дюйма это 7.94 мм, а не 8. И вот эти несчастные шесть сотых миллиметра это разница между герметичным соединением и фонтаном воды или свистящей дыркой. Всегда, СЛЫШИТЕ, ВСЕГДА проверяйте, в какой системе измерения указаны размеры трубки и фитинга. Они должны совпадать до последней цифры.
Ошибка №2: Экономия набезымянных фитингах. Ну да, вот этот блестящий фитинг с китайского маркетплейса стоит в три раза дешевле, чем такой же в специализированном магазине. Чудо? Нет, просто вместо нормальной нержавеющей стали в цанге там стоит какая-то жестянка, а уплотнительное кольцо сделано из переработанных галош. Такой фитинг может потечь через неделю, а может и вовсе развалиться под давлением. Соединения это не то, на чем стоит экономить. Это ваша безопасность и надежность всей системы.
Ошибка №3: Игнорирование характеристик.Да мне просто воздух качать, любой пойдет. Не пойдет. Даже у воздуха есть давление и температура. Если вы возьмете самый дешевый пластиковый фитинг и поставите его сразу на выходе из компрессора, где воздух горячий и с частицами масла, он долго не проживет. Всегда смотрите на максимальное рабочее давление и температурный диапазон. Это не просто цифры, их пишут не для красоты.
Ошибка №4: Неправильная трубка. Цанга рассчитана на работу с трубкой определенной жесткости. Если взять слишком мягкую трубку (какой-нибудь дешевый силикон), зубцы цанги могут ее просто прорезать или деформировать, и герметичности не будет. Если взять слишком жесткую (которая не предназначена для цанг), зубцы не смогут в нее нормально впиться. Используйте те трубки, которые рекомендованы для таких соединений полиуретан, полиамид, полиэтилен. Это залог успеха.

Помните, что цанговый фитинг это часть системы. И надежность всей системы определяется надежностью ее самого слабого элемента. Не позволяйте этому фитингу стать тем самым слабым элементом из-за глупой ошибки.

Избегайте этих четырех ловушек, и ваши соединения будут служить вам верой и правдой долгие годы. Это я вам как человек, который собрал на них не одну систему, говорю.

Можно ли использовать цанговый фитинг повторно?

Да, абсолютно! В этом одно из их главных преимуществ. Цанговые фитинги рассчитаны на многократный монтаж и демонтаж. Главное условие делать все аккуратно, не повреждать цангу и уплотнительное кольцо. Также важно следить за состоянием конца трубки если он поцарапан зубцами, лучше отрезать этот кусочек и использовать свежий срез.

Нужно ли наматывать ФУМ-ленту на резьбовую часть фитинга?

Это зависит от типа резьбы. Если у фитинга коническая резьба (R или NPT), то использование уплотнителя (ФУМ-лента, анаэробный герметик, сантехническая нить) обязательно. Если же резьба цилиндрическая (G) и на фитинге есть специальное уплотнительное резиновое или тефлоновое кольцо, то дополнительный уплотнитель не нужен. Часто производители заранее наносят на резьбу специальный тефлоновый герметик, в таком случае тоже ничего добавлять не надо.

Какие трубки подходят для цанговых фитингов?

Чаще всего используются трубки из полиуретана (PU), полиамида (PA, нейлон) и полиэтилена (PE). Они достаточно гибкие и в то же время прочные. Также существуют фитинги для работы с более жесткими медными или алюминиевыми трубками, но у них может быть немного другая конструкция цанги. Важно, чтобы наружный диаметр трубки точно соответствовал номинальному размеру фитинга, а сама трубка имела гладкую поверхность без дефектов.

Почему фитинг пропускает воздух или воду?

Самых распространенных причин три: 1) Кривой срез трубки или наличие заусенцев, из-за чего повреждено уплотнительное кольцо. 2) Трубка вставлена не до конца и не дошла до уплотнителя. 3) На поверхности трубки в месте контакта с уплотнителем есть глубокая царапина. В любом случае, нужно разобрать соединение, осмотреть трубку и внутренности фитинга. Чаще всего проблема решается отрезанием поврежденного участка трубки.

Можно ли использовать фитинги для пневматики в системах с водой?

В большинстве случаев да. Особенно если речь идет о фитингах из никелированной латуни или пластика POM. Однако всегда лучше уточнять у производителя. Некоторые фитинги, предназначенные исключительно для воздуха, могут иметь смазку или уплотнения, не рассчитанные на постоянный контакт с водой, особенно питьевой. Для систем водоснабжения и фильтрации лучше использовать специализированные фитинги с пищевым допуском (NSF).

Об авторе

Эксперт по пневматике ООО «Би Энд Би Инжиниринг» Бобров Антон Игоревич

Антон наглядно демонстрирует принцип работы быстросъемного соединения.

Привет! Я Антон, и последние 10 лет я провожу в обнимку с компрессорами, пневмоцилиндрами и километрами пластиковых трубок. Начинал инженером, где на собственном опыте понял разницу между хорошим фитингом и тем, что норовит выстрелить тебе в глаз под давлением. Сейчас занимаюсь поставками пневматических компонентов в России. Все, о чем я пишу, это не сухая теория из учебников, а результат сотен часов практики, проб и, конечно же, ошибок.

Практический опыт в монтаже и обслуживании пневматических систем более 10 лет.
Подбор соединительной арматуры для нестандартных промышленных задач.
Диагностика и устранение неисправностей в гидравлических и пневматических контурах.
Автор серии внутренних инструкций по безопасному монтажу трубопроводов.

Все советы и рекомендации в статье основаны на личном практическом опыте автора и не являются официальной технической документацией.

Заключение

Ну что, подведем итоги? Короче говоря, цанговый фитинг это не какая-то заумная инженерная диковинка, а гениально простой и чертовски удобный способ соединять трубки. Мы разобрались, как он устроен изнутри, где его можно и нужно применять, и чем отличается пластик от металла. Это реально революция в мире монтажа, которая экономит кучу времени и нервов.

Самое главное, что нужно запомнить: всегда используйте труборез для ровного среза, внимательно подбирайте материал и размер под свою конкретную задачу и не пытайтесь вырвать трубку силой. Вот и вся магия. Не бойтесь этих маленьких помощников, они созданы, чтобы делать нашу жизнь проще. Пробуйте, собирайте свои системы, и вы сами удивитесь, насколько это быстро и легко. Хватит мучиться с ключами и подмотками будущее уже здесь!
