Что такое поворотный стол и как он повышает эффективность сверлильных операций?

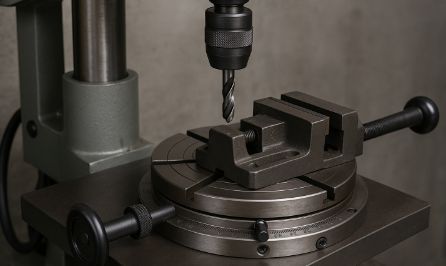

Современные производственные процессы требуют высокой точности и универсальности оборудования. Одним из решений, позволяющих оптимизировать обработку заготовок, является использование поворотного стола. Это специальное приспособление, которое монтируется на рабочую поверхность станка и обеспечивает возможность вращения детали вокруг своей оси под определёнными углами. Такая конструкция значительно расширяет возможности стандартного оборудования, превращая его в более функциональный инструмент. Например, сверлильный станок с поворотным столом позволяет выполнять серию отверстий под разными углами без необходимости многократного переустановления заготовки.
Конструкция и назначение поворотного стола
Поворотный стол представляет собой массивную платформу с рабочей поверхностью, на которой размещаются заготовки. Внутри конструкции располагается механизм вращения, фиксирующий стол в нужном положении. Закрепление деталей осуществляется с помощью Т-образных пазов, отверстий или специальных приспособлений.
Главная задача поворотного стола — обеспечить удобство и точность при обработке сложных деталей. Благодаря возможности фиксировать заготовку под разными углами, можно выполнять сверление, фрезерование и разметку без лишних перемещений и переустановок.
Применение в сверлильных операциях
Наиболее востребован поворотный стол именно при сверлении. Он используется для:
-
выполнения отверстий по окружности с равным шагом;
-
сверления под углом, когда требуется точное отклонение от вертикальной оси;
-
обработки многогранных или цилиндрических деталей;
-
комбинированных операций, когда необходимо совмещать сверление с разметкой.
Например, при изготовлении дисков, шкивов или фланцев, где необходимо равномерно распределить отверстия, поворотный стол позволяет задать точный угол поворота и исключить ошибки, возникающие при ручных измерениях.
Преимущества использования
Применение поворотного стола в сверлильных операциях даёт ряд преимуществ:
-
Сокращение времени обработки. Не требуется многократная переустановка заготовки.
-
Повышение точности. Исключаются погрешности при ручной разметке.
-
Расширение функционала оборудования. Обычный сверлильный станок превращается в многофункциональный инструмент.
-
Уменьшение брака. Надёжная фиксация и точное позиционирование снижают риск ошибок.
Виды поворотных столов
В зависимости от конструкции и назначения различают:
-
ручные — вращение осуществляется оператором с помощью маховика;
-
моторизованные — оснащены приводом, обеспечивающим автоматический поворот;
-
с ЧПУ — интегрированы в систему числового программного управления станком, что позволяет автоматизировать процесс обработки.
Для серийного производства наиболее эффективными являются моторизованные и ЧПУ-модели, обеспечивающие высокую скорость и стабильность позиционирования.
Особенности точности и фиксации
Ключевым параметром при работе является точность позиционирования. Современные поворотные столы обеспечивают минимальные отклонения от заданного угла. Это особенно важно при обработке деталей, работающих в условиях повышенных нагрузок.
Фиксация заготовки и самого стола осуществляется с помощью механических или гидравлических систем зажима, что гарантирует устойчивость даже при интенсивном сверлении.
Интеграция с производственными процессами
Поворотный стол часто используется не как отдельное приспособление, а как часть комплексной обработки. В связке с фрезерным или координатно-расточным оборудованием он позволяет выполнять сложные технологические операции, совмещая несколько видов обработки за одну установку.
Такая интеграция сокращает время цикла, увеличивает производительность и повышает качество готовых изделий.
