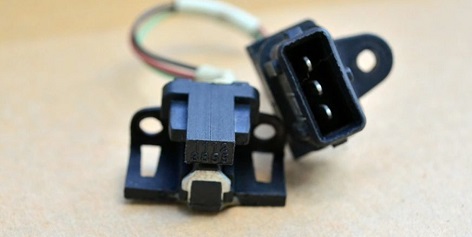

Что такое датчик Холла и как проверить его работоспособность?

Датчик Холла — это важное устройство, широко применяемое в автомобилях для бесконтактного определения положения и скорости различных движущихся частей. Он назван в честь американского физика Эдвина Герберта Холла, который открыл эффект, лежащий в основе работы этого датчика. С середины XX века датчики Холла активно используются в автомобилестроении, и их конструкция совершенствуется с появлением новых материалов.

Принцип работы датчика Холла

Датчик Холла реагирует на изменения магнитного поля, генерируя напряжение, прямо пропорциональное силе этого поля. В современных автомобилях используются цифровые датчики Холла, которые срабатывают при достижении определенного уровня магнитного поля. Это позволяет точно определять положение и скорость вращения таких элементов, как коленчатый вал, распредвал, педали газа и тормоза, колеса и другие компоненты.

Признаки неисправности датчика Холла

Хотя датчики Холла весьма надежны, они могут выйти из строя из-за загрязнения, пробоя проводки или окисления клемм. Признаки неисправности могут включать неустойчивую работу двигателя, резкое увеличение расхода топлива, проблемы с запуском двигателя, неисправности в работе ABS и других систем.

Как проверить датчик Холла?

Существует несколько способов проверки работоспособности датчика Холла:

1. Замена на заведомо исправный датчик: Самый простой способ — заменить датчик на исправный и проверить, исчезли ли проблемы.
2. Имитирование наличия датчика: Сняв трехштекерную колодку с прерывателя-распределителя, включите зажигание и соедините выходы 3-го и 6-го коммутатора. Появление искры указывает на неисправность датчика.
3. Проверка мультиметром: При помощи мультиметра в режиме измерения напряжения постоянного тока (20 В) измерьте напряжение на выходе датчика. Исправный датчик покажет напряжение в диапазоне 0,4–11 В.
4. Проверка тестером: С помощью самодельного тестера из проводов, светодиода и резистора проверьте датчик на свечение светодиода при включенном зажигании и прокручивании распредвала. Отсутствие мигания светодиода указывает на неисправность датчика.

Замена датчика Холла

Если датчик Холла неисправен, его необходимо заменить. Процесс замены может отличаться в зависимости от модели автомобиля, но общий порядок действий выглядит следующим образом:

1. Пометьте расположение прерывателя на двигателе.
2. Отсоедините высоковольтные провода, колодку проводов на датчик Холла и трубку вакуумного регулятора.
3. Снимите прерыватель, открутив крепежные гайки.
4. Снимите крышку прерывателя и извлеките распределитель зажигания.
5. Демонтируйте вакуумный регулятор и опорную пластину с датчиком Холла.
6. Установите новый датчик и соберите прерыватель в обратной последовательности.
7. Установите прерыватель на двигатель по сделанным меткам и проверьте работу двигателя.

Этот процесс может потребовать некоторых навыков и инструментов, поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалу.
